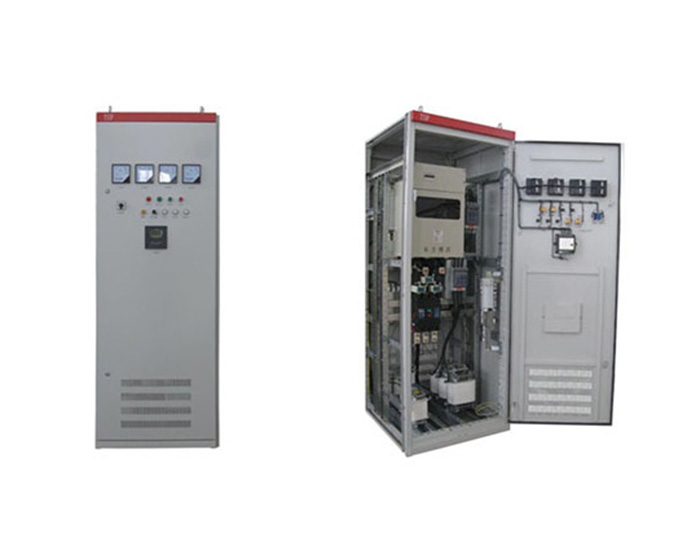

· 控制器實時跟蹤測量負荷的功率因數,與預先設定的給定值進行比較,動態控制投切不同組數的電容器,以保證功率因數始終達到設定要求。控制器確保晶閘管過零觸發,動態快速跟蹤負荷變化。
· TSC對各種負荷均能起到良好的自動補償效果,動態響應速度快(小于15ms),節能降耗效果顯著,具有降低損耗,穩定負載電壓,增加變壓器帶載能力等功能,是無功補償領域的更新?lián)Q代產品。
· TSC動態無功補償裝置主電路由開關裝置、避雷器、電流互感器、電容器、放電線圈、電抗器、閥組等組成。
項目 | 規格 | ||||
電壓等級 | 400V | 690kV | 1140V | 6kV | 10kV |
最大容量 | 600kVA | 1MVA | 1.5MVA | 10MVA | 15MVA |
晶閘管閥結構 | 立式框架結構,柜內安裝 | ||||
閥組冷卻方式 | 強迫風冷,熱管自冷,或水冷卻 | ||||
閥組觸發方式 | 光電觸發 | ||||
控制系統 | DSP+FPGA全數字控制系統 | ||||
控制方式 | 按無功功率、電壓、功率因數自動投切,無涌流 | ||||
噪音水平 | 小于60dB | ||||
控制供電電壓 | AC 220V 或 DC 110/220V | ||||
輔助動力電源 | AC 380V±15% | ||||
